Привет! Будучи поставщиком тепловых чипов NTC, я рад поделиться с вами, как использовать эти изящные маленькие устройства в цикле управления температурой.
Во -первых, давайте немного поговорим о том, что такое тепловой чип NTC. NTC означает отрицательный коэффициент температуры. Это означает, что сопротивление этих чипов уменьшается по мере повышения температуры. Это довольно крутое свойство, которое делает их очень полезными для чувства температуры и управления.
Зачем использовать тепловой чип NTC в цикле управления обратной связью?
Основная причина - точность и чувствительность. Тепловые чипы NTC могут обнаружить даже малейшие изменения в температуре. При температуре - цикл управления обратной связью вы хотите иметь возможность точно контролировать температуру и соответствующим образом вносить коррективы. Например, в системе отопления вы не хотите, чтобы температура стала слишком высокой или слишком низкой. Тепловой чип NTC может ощутить эти изменения температуры и отправлять сигналы в систему управления для регулировки нагревательного элемента.
Компоненты температуры - петля управления обратной связью с тепловым чипом NTC

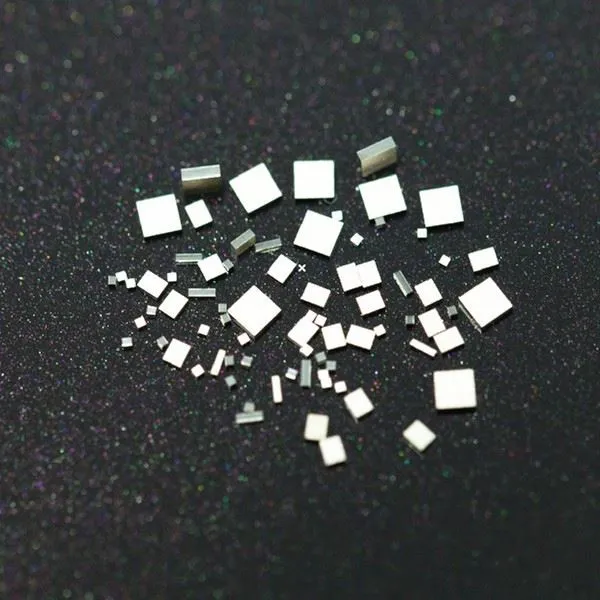

- NTC Thermal Chip: Это звезда шоу. Вы можете проверить наши10 -ким NTC Thermal Chipкоторый является популярным выбором для многих приложений. Он имеет определенную кривую сопротивления - температуру, которая позволяет точно измерять температуру.
- Схема кондиционирования сигнала: Выход теплового чипа NTC является изменением сопротивления. Чтобы сделать это полезным для системы управления, нам нужно преобразовать это изменение сопротивления в изменение напряжения. Простая схема разделителя напряжения может выполнить задание. Вы подключаете тепловой чип NTC последовательно с фиксированным резистором. Когда температура меняется, сопротивление NTC изменяется, как и напряжение через него.
- Микроконтроллер или система управления: Это мозг операции. Он получает сигнал напряжения от схемы кондиционирования сигнала, сравнивает его с установленной точкой (желаемая температура), а затем отправляет контрольные сигналы в привод.
- Привод: Это устройство, которое фактически делает изменение температуры. Это может быть обогреватель, холодильник или вентилятор. Система управления сообщает приведению, когда включать, выключить или отрегулировать его мощность, чтобы поддерживать желаемую температуру.
Шаг - по шаге направляющему к использованию теплового чипа NTC в цикле управления обратной связью - обратной связи
Шаг 1: Выберите правый тепловой чип NTC
Существуют различные типы тепловых чипов NTC, каждый из которых со своими характеристиками. Например, нашNTC Thermistor ChipОтлично подходит для приложений, где пространство ограничено. Если вы работаете над автомобильным проектом, наш8 кОм 10 кОм B3988K NTC Thermistor Chip для автомобиляможет быть идеальным подходящим. Рассмотрим диапазон температур, который вам необходимо измерить, необходимую точность и физический размер чипа.
Шаг 2: Создайте схему кондиционирования сигнала
Как упоминалось ранее, цепь разделителя напряжения является общим выбором. Подключите тепловой чип NTC и фиксированный резистор последовательно через источник питания. Выходное напряжение взято из соединения между двумя компонентами. Обязательно выберите правильное значение для фиксированного резистора на основе характеристик теплового чипа NTC и требований ввода вашего микроконтроллера.
Шаг 3: Подключитесь к микроконтроллеру
После того, как у вас установлена схема кондиционирования сигнала, подключите выходное напряжение к аналоговому входному выводу на микроконтроллере. Затем микроконтроллер будет читать это напряжение и преобразовать его в цифровое значение, используя аналоговый - цифровой преобразователь (ADC).
Шаг 4: Программируйте микроконтроллер
Вам нужно написать программу для микроконтроллера для выполнения следующих задач:
- Прочитайте цифровое значение из АЦП.
- Преобразуйте это значение в температурный показатель, используя кривую резистентности - температуру теплового чипа NTC.
- Сравните измеренную температуру с установленной точкой.
- На основании сравнения отправьте контрольные сигналы в привод.
Шаг 5: Подключите привод
Подключите привод к выводам микроконтроллера. Убедитесь, что используйте соответствующие драйверы или реле, если привод требует большей мощности, чем может предоставить микроконтроллер.
Поиск неисправностей
Иногда дела идут не так, как планировалось. Вот некоторые общие проблемы и как их исправить:
- Неточные показания температуры: Это может быть связано с неправильным значением резистора в схеме кондиционирования сигнала или проблемой с калибровкой теплового чипа NTC. Двойной - проверьте значение резистора и убедитесь, что калибруйте чип в соответствии с его таблицей.
- Привод не отвечает: Проверьте соединения между микроконтроллером и приводом. Кроме того, убедитесь, что контрольные сигналы от микроконтроллера находятся в рамках рабочего диапазона привода.
Применение тепловых чипов NTC при температуре - Петли управления обратной связью
- Системы HVAC: В системах отопления, вентиляции и кондиционирования воздуха тепловые чипы NTC используются для мониторинга и контроля температуры воздуха. Это обеспечивает комфортную среду для пассажиров.
- Автомобильная промышленность: Автомобили используют тепловые чипы NTC в системах охлаждения двигателя, контроль температуры салона и системы управления аккумуляторами. Например,8 кОм 10 кОм B3988K NTC Thermistor Chip для автомобиляможно использовать для мониторинга температуры охлаждающей жидкости двигателя.
- Индустрия продуктов питания и напитков: В холодильных единицах тепловые чипы NTC используются для поддержания правильной температуры для хранения продуктов питания и напитков. Это помогает предотвратить порчу и обеспечить качество продукции.
Заключение
Использование теплового чипа NTC при температуре - петля управления обратной связью является отличным способом достижения точного контроля температуры. С правыми компонентами, правильной конструкцией цепи и хорошо запрограммированным микроконтроллером вы можете создать надежную систему управления температурой для широкого диапазона применений.
Если вы заинтересованы в покупке тепловых чипов NTC для ваших проектов, мы хотели бы поговорить с вами. Обратитесь к нам, чтобы обсудить ваши конкретные требования и начать разговор о закупках.
Ссылки
- «Справочник по термисторе» от Betatherm Corporation
- «Практические схемы контроля температуры» Говарда В. Сэмс и Ко.
